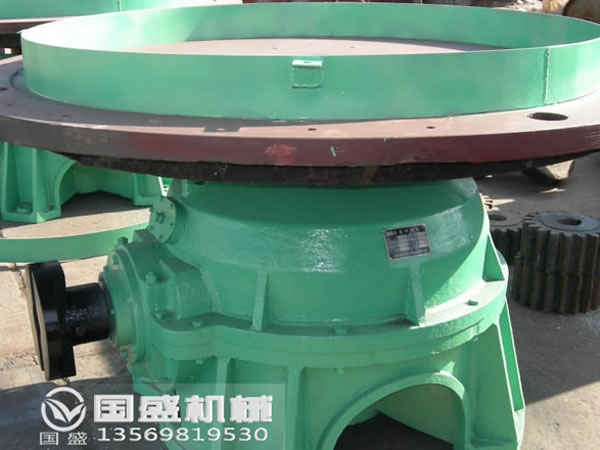

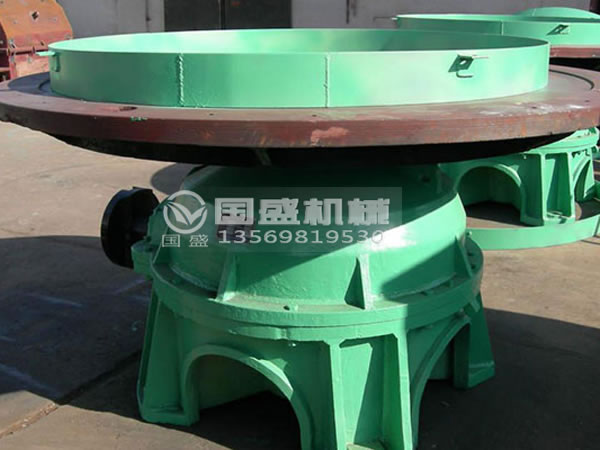

座式圓盤給料機

PZ座式圓盤給料機是封閉式座式圓盤給料機的其中一種，它是一種新型散狀物料精確給料和配料設備，廣泛用于機械，冶金，煤炭，建材，化工等領域。它通過調節圓盤轉速和刮刀插入物料的深度來控制喂料量，特別適合喂送容重不大于2500Kg/m3的塊狀、顆粒狀物料，但不適宜喂送流動性太差或流動性特別好的物料。

在給送物料中，能夠降低物料的粉碎作用，不會對物料造成破碎，適用于從料漏斗或其他容器向運輸機械或器具供給各種塊狀，顆粒狀物料的場合。該設備能夠連續均勻供給容量不大于2500kg/m3的塊狀、顆粒狀物料，設備工作環境溫度為—40℃+40℃。

座式圓盤給料機特點

1.整體結構緊湊，減速機與電機主機為一體，安裝拆卸較為方便，占空間小，基礎安裝簡單。

2.采用先進的硬齒面立式減速機傳動，變頻式調速，控制精度既高又精準。減速機采用油浸式潤滑，回轉支撐、小齒輪采用潤滑脂潤滑，減速機、回轉支撐及小齒輪的潤滑方式全部采用油浴潤滑。結構簡單維修方便。

3.整機所消耗的能源相當于其它普通圓盤給料機的三分之一，利用新型可控閘門，運轉平航，使用壽命長，便于遠距離操作，是很理想的一體化設備。

4.圓盤盤面襯板采用格子扇形板式，形成固定的磨料層，不必擔心襯板的磨損，維修更換方便。

5.設備采用大直徑回轉支承和獨特的盤下密封裝置，傳動效率高，運行平穩可靠。

6.適用的電機有三種：A代表Y系列異步電動機；B代表YC系列電磁調速電動機；C代表Z2系列直流電動機，由用戶根據需要選定。

7.圓盤熱有三種：G代表鋼板襯墊；Mn代表錳板襯。

工作原理

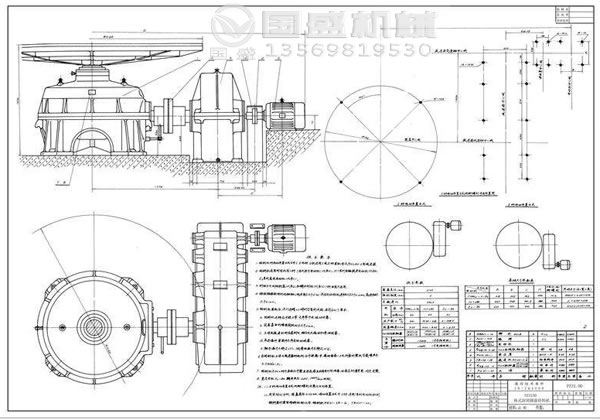

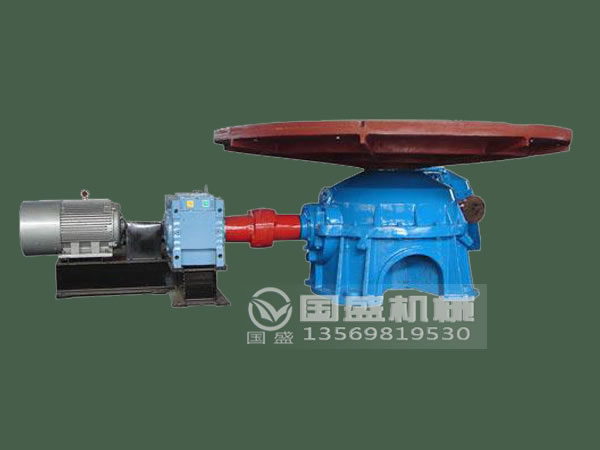

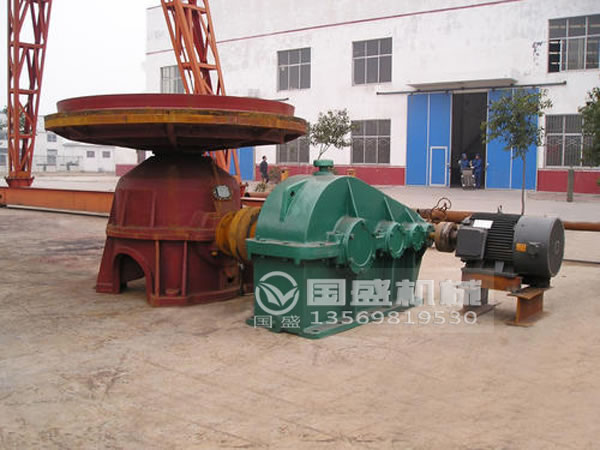

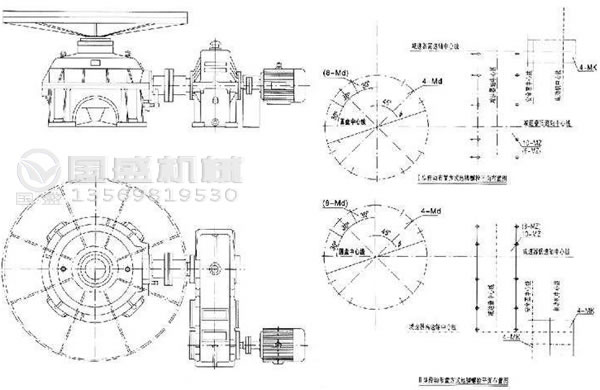

PZ座式圓盤給料機是利用電動機、三角帶和蝸輪減速機立軸的旋轉帶動圓盤進行扭轉的，電動機通常情況下會安裝在設備底座的盤套側面，而盤套下方與蝸輪減速機相互連接，上方通過槽鋼柱與料倉相互連接，圓盤底座采用蝸殼結構，并呈規則布置，通過調節刮板的位置來調整喂送量，使得物料能夠更好的被卸料出去。

技術參數

型號		PZ8		PZ10		PZ12		PZ16		PZ20		PZ25		PZ31
圓盤直徑mm		800		1000		1250		1600		2000		2500		3150
電動機	型號	Y132S-6B3	YCT200-1	Y132S-6B3	YCT200-1	Y132M1-6B3	YCT200-2	Y160M-6B3	YCT225-1	Y160L-6B3	YCT225-2	Y200L1-6B3	YCT250-2	Y200L2-6B3	YCT280
	功率kw	3.0	5.5	3.0	5.5	4.0	7.5	7.5	11.0	11.0	15.0	18.5	22.0	22.0	30.0
	轉速r.p.m	960	250-1250	960	250-1250	960	250-1250	970	250-1250	970	250-1250	970	264-1320	970	264-1320
圓盤轉速r.p.m		6.3	1.6-0.8	6.3	1.6-8.0	6.3	1.6-8.0	6.3	1.6-8.0	4.5	1.2-6.0	4.5	1.2-6.0	3.2	0.8-4.2
生產率m³/h		7.0	1.8-9.0	13.0	3.4-17.0	26.0	7.0-34.0	55	14-70	80	21-150	150	40-210	220	56-300

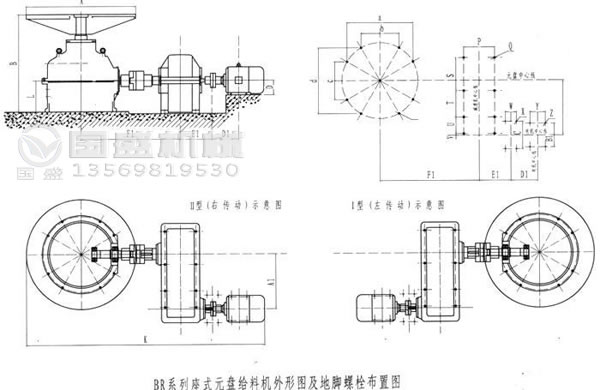

外形尺寸	長	1996	2335	2096	2437	2450	2791	2810	3160	3308	3694	3829	4244	4647.5	5133
	寬	860	1130	960	1230	1485	1505	1805	1805	2080	2080	2510	2510	3150	3150
	高	920	920	920	920	1136	1136	1136	1136	1258	1258	1258	1258	1570	1570
物料	較大塊度mm	40		50		60		90		125		150		150
物料	容量kg/m³	《2500
