頂擊式振動篩的結構

如果您正在尋找相關產品或有其他任何問題，可隨時撥打我公司銷售熱線，或點擊下方按鈕在線咨詢報價！

全國統一銷售熱線：18637334419

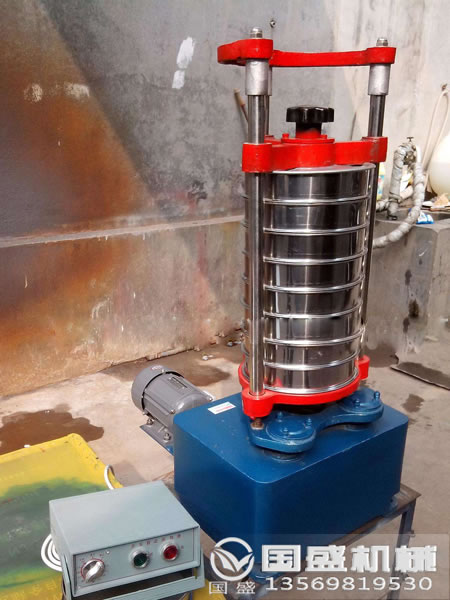

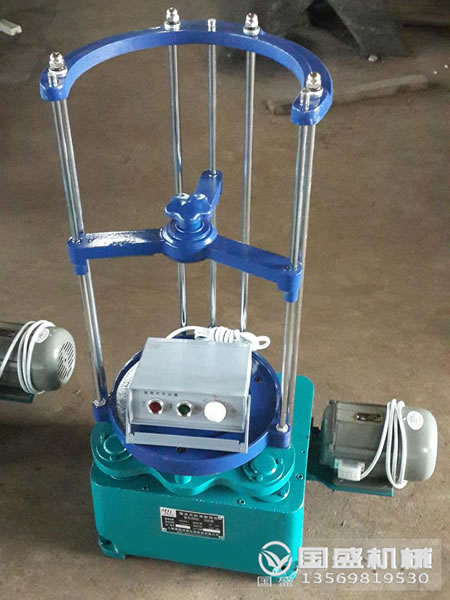

頂級式振動篩是一款新型的實驗室專用振動篩，其實很多客戶都知道該設備實用性很強，但是就是不了解它的結構，今天國盛小標就來說說頂級式振動篩的結構吧，供客戶參考了解。

1.設備外形：頂級式振動篩的底座和臺面材料是由鑄鐵鑄成的，而且又鋼桿規定而成，通常情況下，該設備在噴漆時會選擇綠色的油漆，漂亮美觀大方。

2.設備的回轉結構主要是由裝在上箱體上的電機和小齒輪帶動雙聯齒輪及齒輪轉動的，而且主偏心軸也是同時轉動的，從而引發擺動盤副偏心軸作半徑12.5的回轉搖動，通過支撐桿等帶動篩子托盤及篩子等同步回轉搖動。

3.設備的動力部件其實就是設備的帶電容電動機來帶動設備產生振動的。而設備的震動及頂擊部件是偏心輪、彈簧、擺盤軸和上突軸與下凸輪軸。

4.設備還有一個加緊機構，它是當篩子等裝上機后，按順時針方向旋轉旋鈕，錐螺母沿軸向上移，同時，長短撐桿向外伸長，從而撐住導桿，并用板桿（附件）插入旋鈕孔中，扳緊，即可達到可靠固定篩蓋等目的，反向旋轉旋鈕即可松下。

5.設備的最后一個結構部件是頂擊機構，當設備回轉機構運動的同時，裝在擺盤軸蓋上的鍵帶動上凸輪軸旋轉，由于上突軸與下凸輪軸之間的轉速差，可以有效地使上凸輪軸上端，每分鐘頂擊篩子托盤等作上下運動147次。
